据公众号—科研干货讯

说明：本文主要介绍晶体结构如何通过原子排列、配位方式、对称性、可迁移空间和相稳定性影响材料性能。

晶体结构决定哪些基础条件？

晶体结构描述原子在空间中的周期排列。它包含晶胞尺寸、原子占位、配位多面体、键长、键角、空间群和晶面取向等信息。

材料的化学式只告诉我们有哪些元素，晶体结构则进一步给出这些元素怎样连接、哪些方向周期重复、哪些位置留有空隙。对于同一化学组成，原子排布方式不同，电子能级、离子迁移、相稳定和力学响应都会改变。

因此，晶体结构首先设定材料的几项基础条件：局域配位环境决定原子轨道如何重叠，周期对称性决定能带和声子如何展开，空隙和亚晶格决定离子能否迁移，晶面和取向决定表面能与反应位点。后续缺陷、掺杂、应变和界面都在这个骨架中出现。

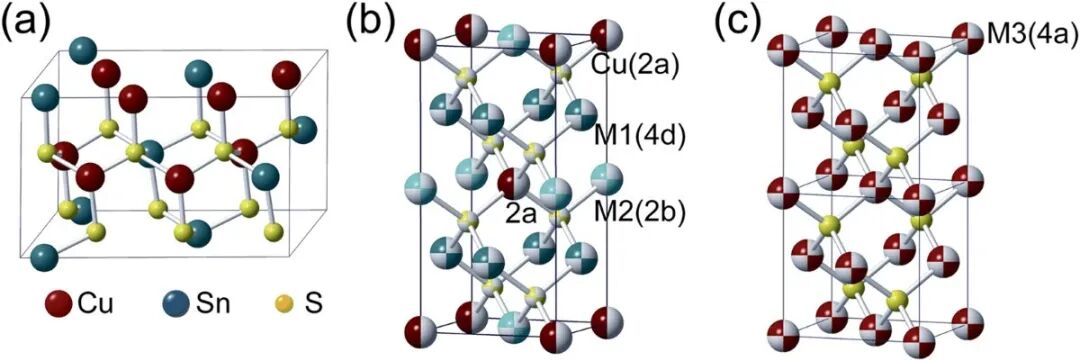

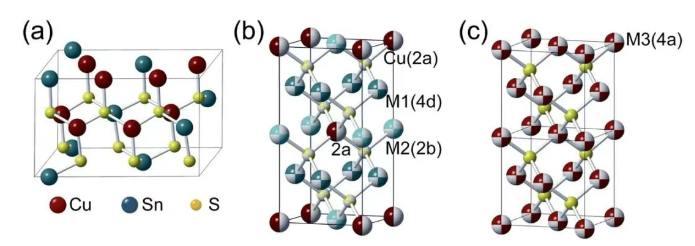

图1. Cu₂SnS₃ 可采用单斜、四方和立方晶体结构，不同金属排布对应不同对称性和晶胞骨架。来源：Scientific Reports，DOI：10.1038/srep32501。

同一种化学计量比可以对应多种晶体结构，这就是多晶型或多相结构差异的来源。结构改变时，最近邻原子、晶面间距和晶格能都会变化；即使元素比例没有改变，材料也可能从高迁移率变成低迁移率，从稳定相变成亚稳相，从导电态变成绝缘态。结构给出材料可达到状态的起点，并会影响后续合成和服役范围。

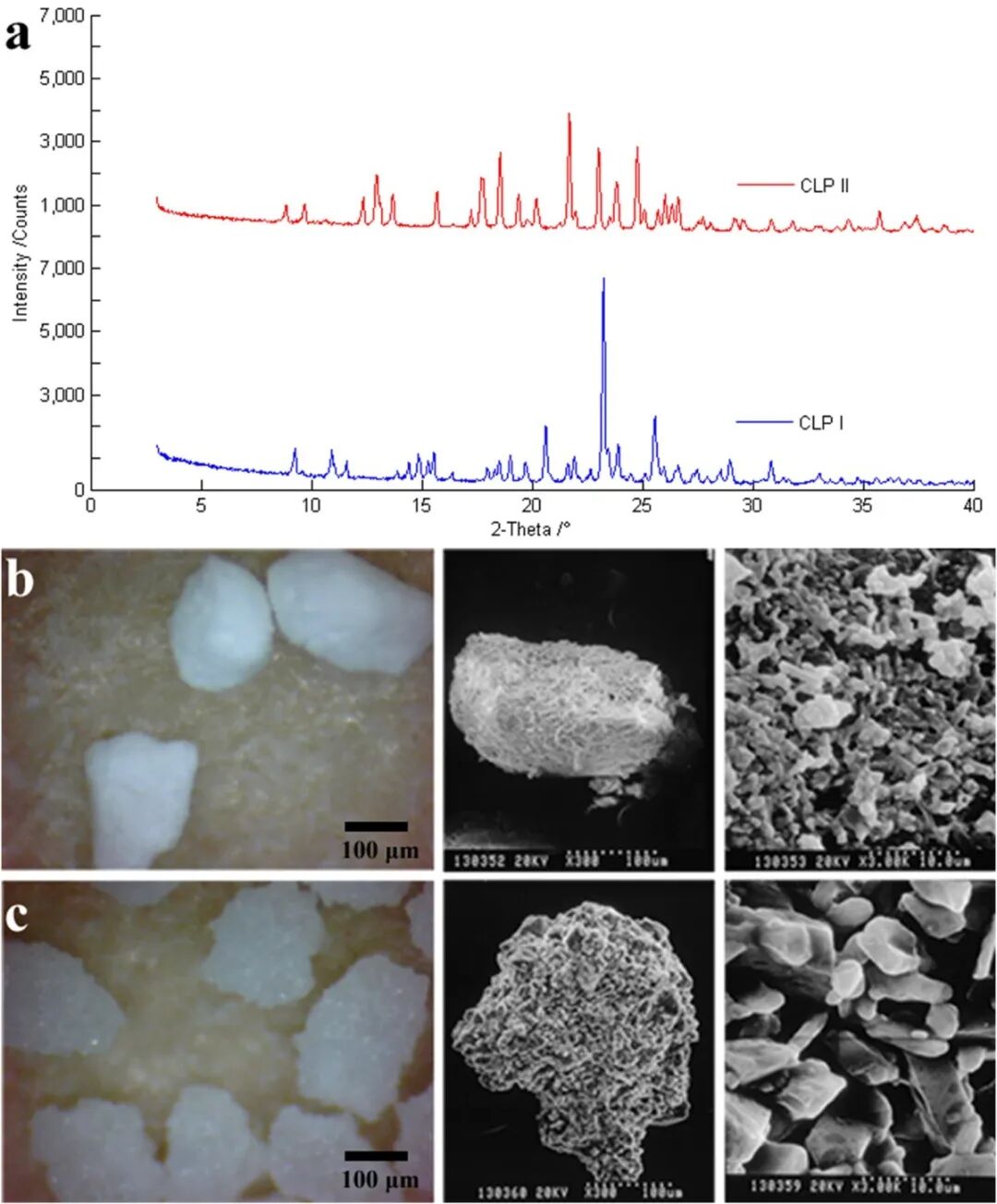

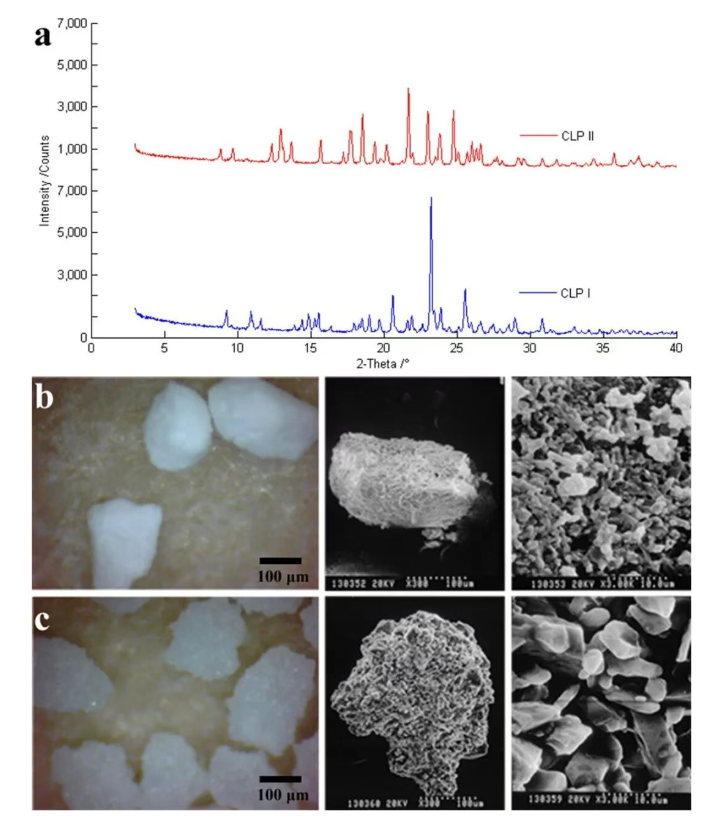

图2. CLP I 和CLP II 两种晶型的 PXRD 与显微形貌对比，同一分子不同堆积方式带来不同衍射峰组和颗粒形态。来源：Scientific Reports，DOI：10.1038/srep24763。

在药物晶体、金属间化合物、氧化物和分子晶体中，多晶型差异常常改变溶解度、热稳定性、机械强度和成核长大方式。晶体结构把分子或原子固定在不同相对位置上，改变了相互作用距离、堆积密度和各向异性。材料后续的合成窗口和服役范围，也会随这些结构差异改变。

从热力学看，不同结构对应不同自由能谷；从动力学看，不同结构又对应不同成核势垒和长大方向。冷却速率、溶剂环境、压力和退火温度会选择某一种结构，后续加工可能让亚稳结构继续保留，也可能让它转化为稳定结构。

晶体结构因此同时连接合成路径、相稳定区间和最终性能。这些变量常常共同决定材料能否走出实验室。

为什么晶体结构决定材料命运？

1）配位多面体怎样改变化学键

电子状态并不只由元素种类决定。过渡金属周围是八面体、四面体、三棱柱还是其他配位环境，会改变 d 轨道能级分裂、轨道占据和能带宽度。

键长变短时，轨道重叠增强；键角改变时，电子跃迁方向和带宽也会改变。晶体结构中的配位方式和局域对称性会把同一种元素推向不同电子状态。

TaS₂多晶型就是典型例子。2H、1T 和 4Hb 结构中，Ta 原子的配位环境和层间堆垛不同，电子带宽、电子关联和超导行为随之改变。

材料中的“同一种 Ta 和 S”并不自动对应同一种物性；配位几何和层间堆垛会改变电子是否更离域、是否容易形成关联态，以及低温下能否出现不同量子态。这种差异会延续到低温输运和相稳定。

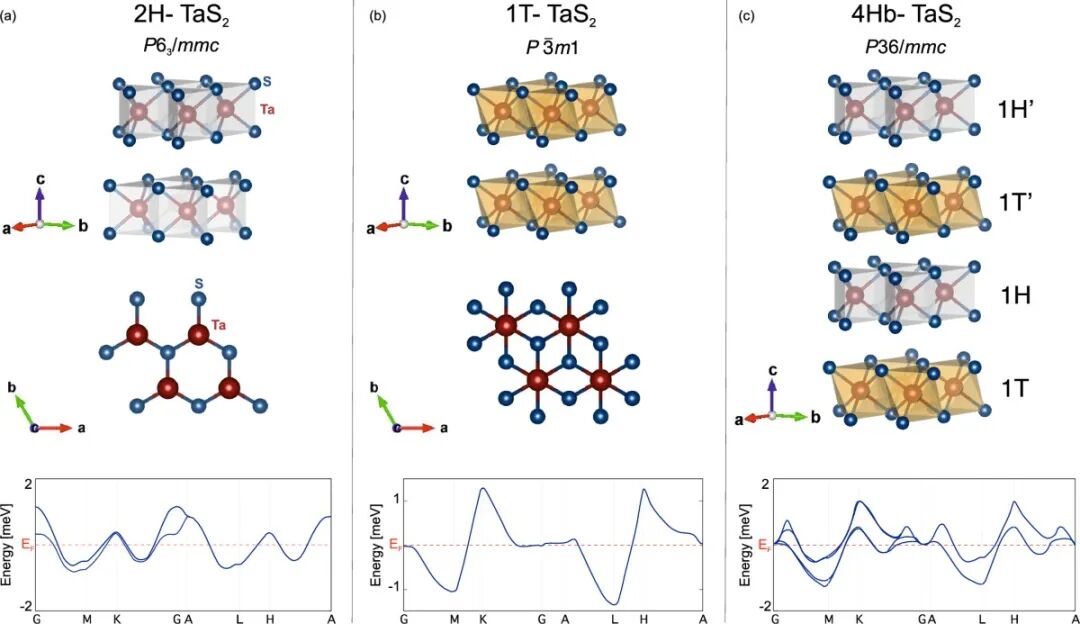

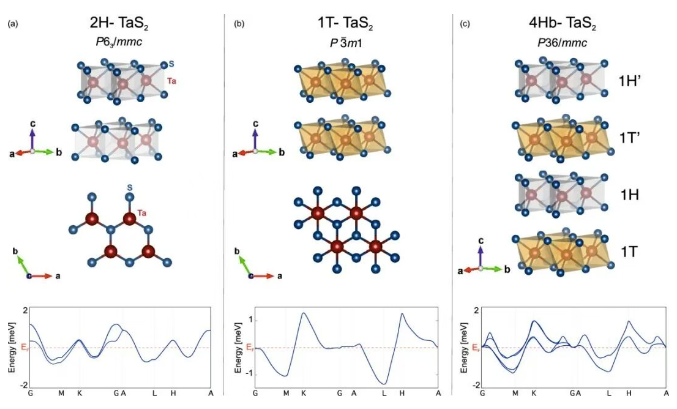

图3. TaS₂ 多晶型的晶体结构和示意能带，三棱柱配位、八面体配位与层状堆垛差异对应不同电子带结构。来源：Scientific Reports，DOI：10.1038/s41598-025-24342-8。

这也是晶体结构影响催化和电子器件的原因。金属-配体距离改变时，吸附物与表面轨道的耦合强度改变；半导体中原子排布改变时，价带顶和导带底的位置也会变化。结构若让轨道重叠增强，载流子迁移率可能提高；结构若产生窄带或强局域化，电荷运动会受到限制。

2）晶格压力怎样改变功能态

层状材料还常出现“晶格内压力”效应。相邻层、隔离层和功能层之间的尺寸匹配会压缩或拉伸关键键长，改变功能层中的平面度、键角和轨道重叠。BiCh₂基层状超导体中，面内化学压力和晶体结构参数直接关联超导转变行为。

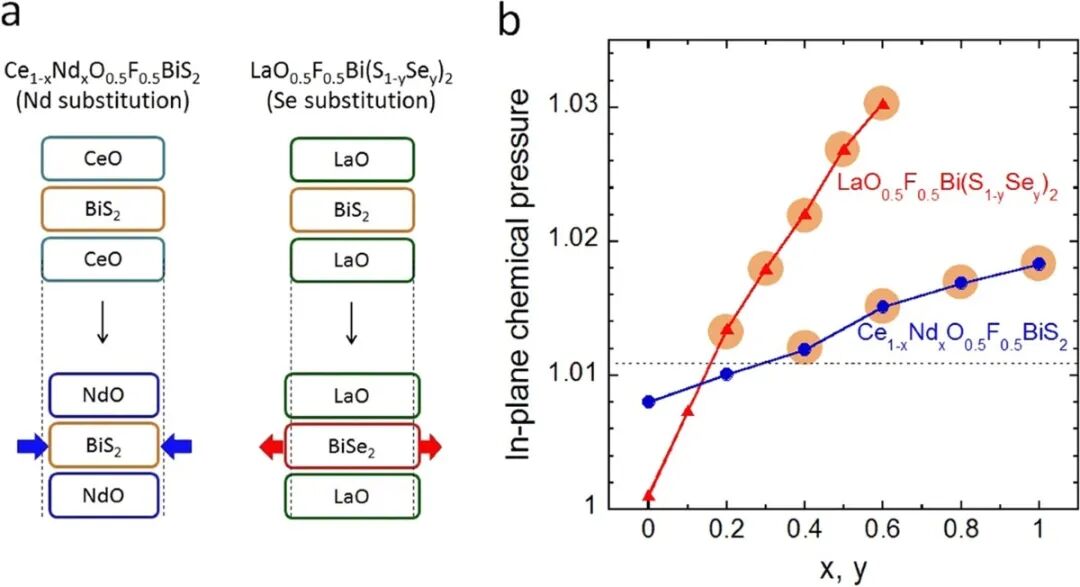

图4. BiCh₂ 基层状结构中面内化学压力对晶体结构和超导性的影响，结构压缩与功能层变化相互对应。来源：Scientific Reports，DOI：10.1038/srep14968。

这类体系说明，晶体结构可以用很小的键长、键角和层间距变化调节宏观功能。对于超导、铁电、磁性和热电材料，亚埃级结构变化也可能改变临界温度、极化强度、磁交换或载流子散射。材料命运常常藏在这些看似很小的几何差别中。

离子导体、固态电解质和插层电极都依赖离子在晶体中的移动。离子能否移动，取决于可用空位、瓶颈尺寸、相邻位点间距和亚晶格连通方式。结构中若存在连续的可迁移空间，离子可以在多个等价或近似等价位点之间跳跃；结构若把空位隔离成孤立区域，离子迁移势垒就会升高。

材料数据库中的锂离子导体常按石榴石、NASICON、钙钛矿等结构家族聚集，是因为这些家族拥有不同的骨架拓扑、锂位点分布、瓶颈尺寸和迁移势垒。组成相近的材料，只要晶体骨架不同，Li⁺ 迁移能垒和可达位点数量就会改变。

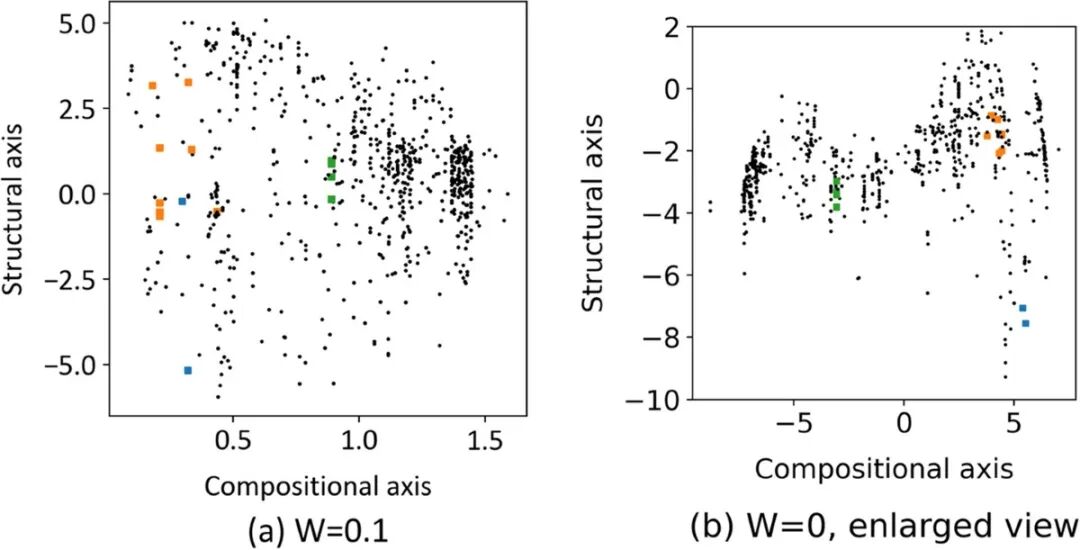

图5. 锂离子导体材料地图中，钙钛矿、石榴石和 NASICON 型材料呈现不同结构分布，结构描述符与迁移能关联。来源：Scientific Reports，DOI：10.1038/s41598-023-43921-1。

同一类晶体结构内部，掺杂、空位和无序也会调节离子迁移。但这些调节必须依附在晶体骨架上：掺杂能增加空位，结构要允许空位互相连接；晶胞可以膨胀，瓶颈也要适合离子通过；位点能量可以降低，相邻位点之间还要有合理跳跃距离。

晶体骨架和连续空位网络决定离子运动的基本地图，缺陷和掺杂只是在地图上调节局部路段。固态电解质筛选常按结构家族分类，原因就在这里。

对于插层电极，晶体结构还会影响充放电过程中的体积变化。层状结构容易沿特定方向扩张或滑移，三维骨架可分散局部应力，过窄的可迁移空间会提高极化并诱发结构损伤。

因此，离子迁移性能不能脱离空位连通、晶胞弹性和相变倾向来讨论。真实循环会同时检验迁移速度和骨架承受能力。

晶体结构不只规定静态原子位置，还规定原子和离子的集体振动方式。声子、离子跳跃和局部弛豫都受结构对称性、键强和亚晶格约束影响。萤石型和相关结构中的超离子传导，常与阴离子在高温下的协同位移有关；局部移动若能形成相关运动，离子电导会显著上升。

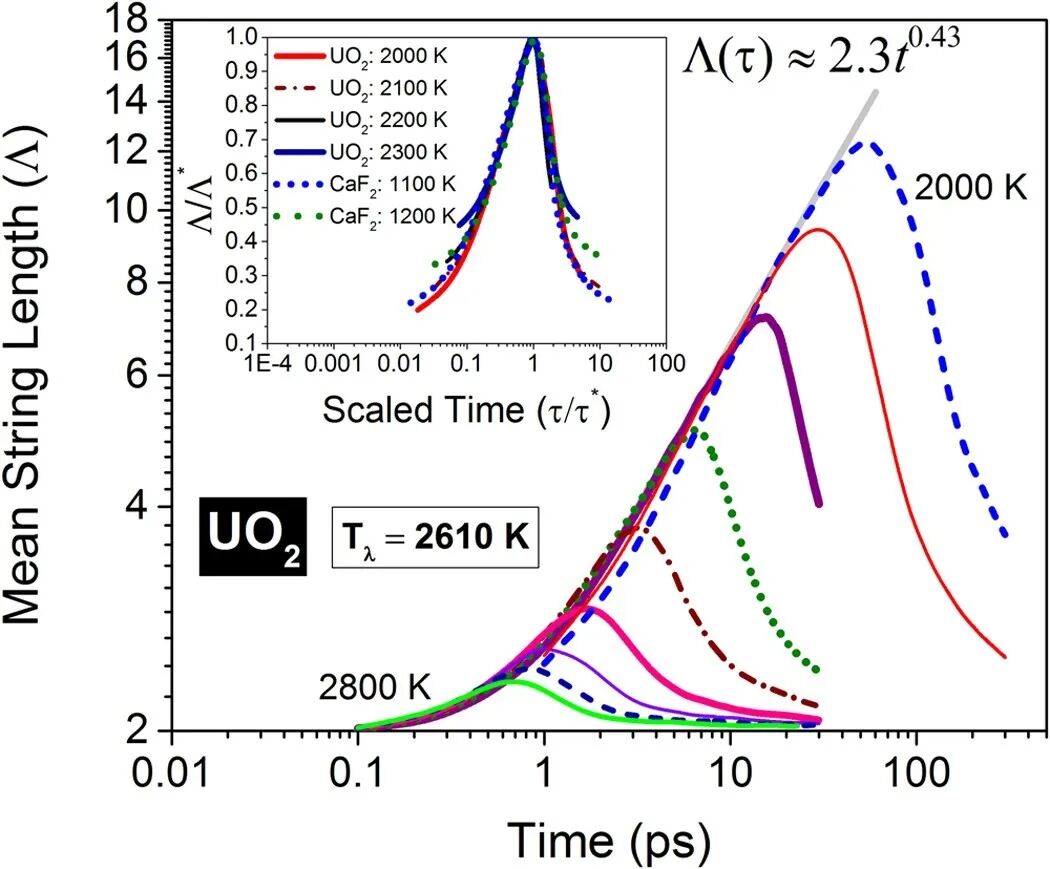

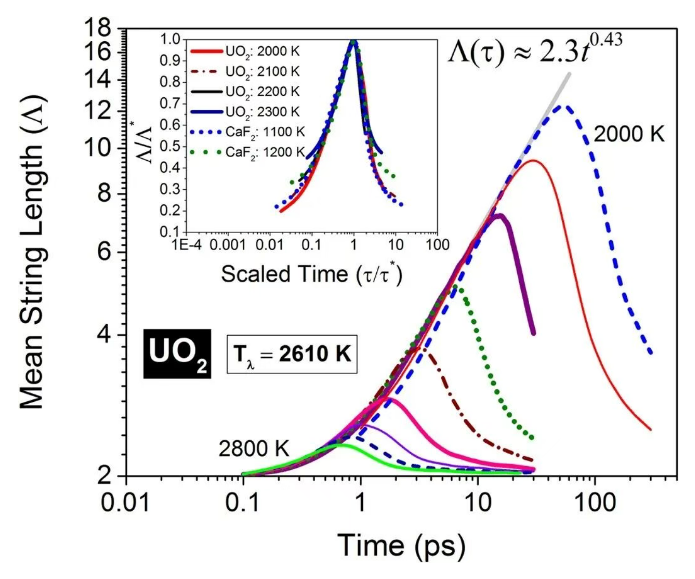

图6. UO₂ 中高迁移氧阴离子的 string-like 动态结构随温度演化，反映萤石型结构中集体弛豫与快速离子传导的关系。来源：Scientific Reports，DOI：10.1038/srep44149。

热输运也受晶体结构控制。规则晶格有利于声子长程传播，复杂晶胞、阳离子无序、低对称结构或多相共存会增强声子散射，从而降低晶格热导率。热电材料希望电荷保持可迁移，同时让声子更容易散射；晶体结构必须同时处理电子迁移和声子散射两个方向。

晶格振动、离子协同位移和热输运都说明，材料性能不是单个原子属性的简单相加。结构把原子放进特定周期和对称关系中，集体运动随之产生。

高温稳定性、热膨胀、离子电导和热导率，都会受到键强分布、晶胞复杂度和动态无序的共同影响。材料服役温度越高，这些集体运动越难忽略。

结构越复杂，声子散射位点往往越多，但载流子也可能受到额外散射；结构越简单，电子迁移可能更顺畅，热导率却可能升高。

热电、热障涂层和固态电解质的设计常在两类要求之间折中：一类要求低热导或高离子电导，另一类要求足够电子迁移或机械完整性。

材料设计怎样利用晶体结构？

材料设计中的结构选择，通常从目标性能反推。

若目标是高离子电导，优先寻找低迁移势垒的骨架和可占据位点；若目标是低热导率，需要引入复杂晶胞、质量无序或多相散射；若目标是高载流子迁移率，则要避免过强局域化和过多结构缺陷。

晶体结构提供可调参数清单，包括晶相、占位、配位、多面体连接、堆垛方式和取向。参数能否同时满足目标性能，还要接受合成条件检验。

Cu₂SnS₃的热电结果体现了这种设计思路。Zn 掺杂诱导结构从单斜向立方/四方共存演化，晶格热导率和 ZT 随结构演化变化。掺杂元素会改变成分，阳离子排布变化、晶格无序和声子散射增强则把成分变化转化为热电响应。结构演化决定了性能变化的方向和幅度。

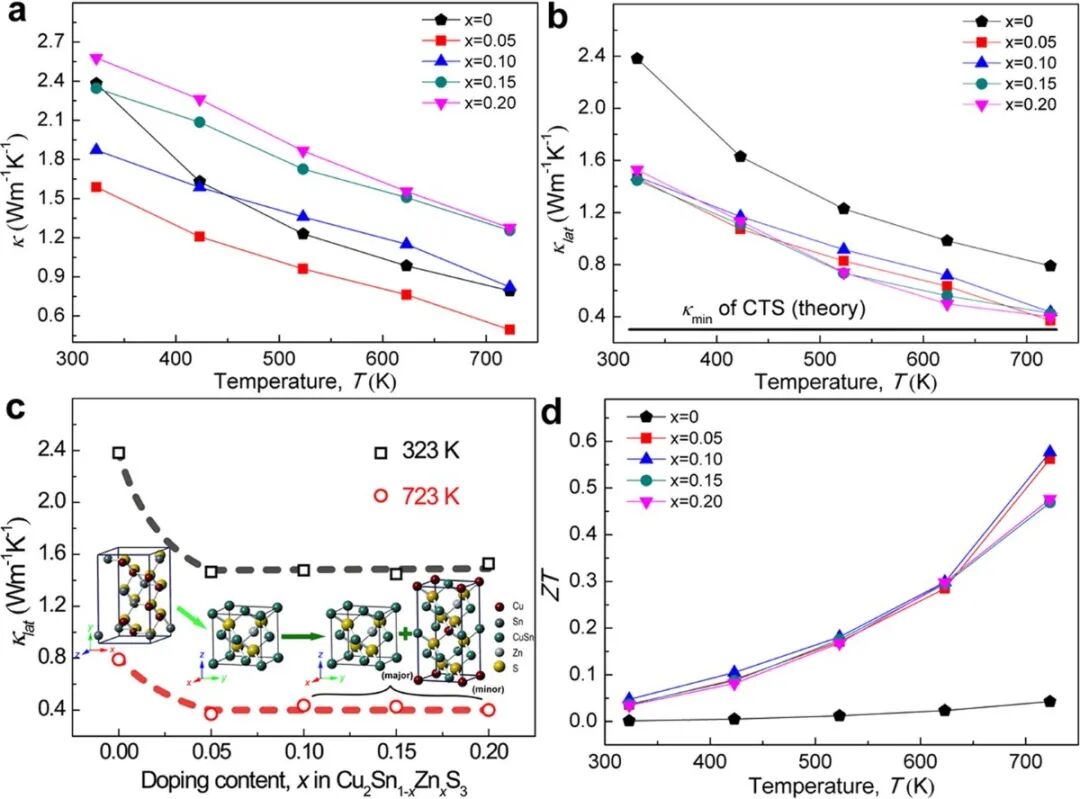

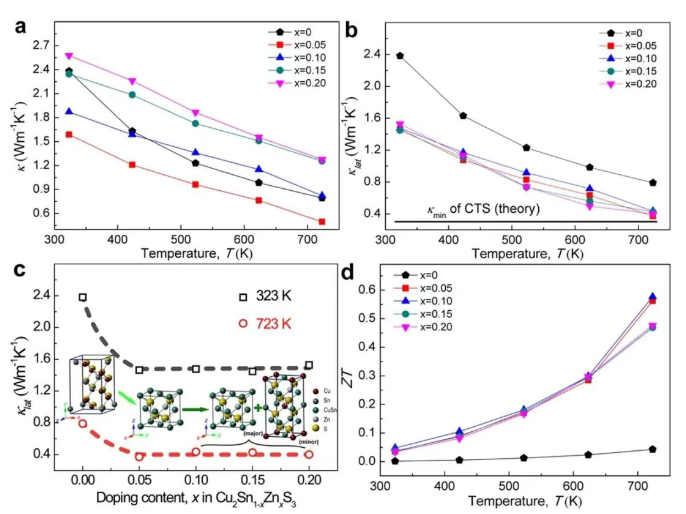

图7. Cu₂Sn_1?xZn_xS₃ 的热导率、晶格热导率、结构演化示意和 ZT 结果，展示结构演化对热电性能的影响。来源：Scientific Reports，DOI：10.1038/srep32501。

因此，晶体结构决定材料命运，并不是一句夸张判断。它规定原子如何连接，电子如何展开，离子如何迁移，声子如何散射，相在何种条件下稳定。

材料研发中的成分筛选、合成温度、退火气氛、掺杂比例和工作环境，最终都会改变或筛选某一种晶体结构。同一成分附近，结构差异常比微小成分差异更先改变性能。

实际设计中，晶体结构不应只作为 XRD 表格里的参数出现。它应与目标性能、工作温度、可迁移物种、稳定相区和失效方式一起考虑，相关性能还要和相稳定、晶粒取向及缺陷密度同批比较。只有把结构和服役条件对应起来，材料才能在目标场景中保留该有的导电、传热、反应或力学表现。

声明：转载此文是出于传递更多信息之目的。若有来源标注错误或侵犯了您的合法权益，请作者持权属证明与本网联系，我们将及时更正、删除，谢谢。

来源：公众号-科研干货
